自制断电报警器_电路图

时间:2017-08-03 14:26   作者:济南仁硕电子科技有限公司 点击:
  用市售的门窗报警器,其报警声音较大(有90分贝)。在晚上报警的话足以使人惊醒。但门窗报警器是磁控的(即用一磁块控制干簧管的通断,一般设防后干簧管闭合,不报警,一旦移去磁块,干簧管断开就报警)。现在要报警的是220V电源,于是想到了用220V的继电器来做控制器,即将继电器触点和干簧管并联。上电后。继电器吸合,不报警。一旦断电。继电器断电释放。干簧管断开。报警器则报警。
  器材:门窗报管器一个。220V,lOA继电器一个(其体积越小越好),2×2开关一个(一边控制220v电源。一边控制报警器的开关)。

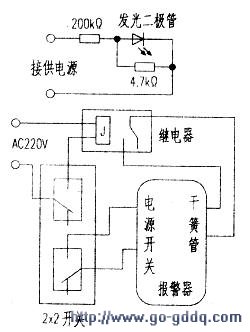

  二个电阻和一个发光二极管,再做一个电源指示就可以了(电路示意图见附图所示)。外加一个外壳就做成成品了。经测试,可实现断电报警。
自制断电报警器_电路图
