大气压力变送器

产品简介

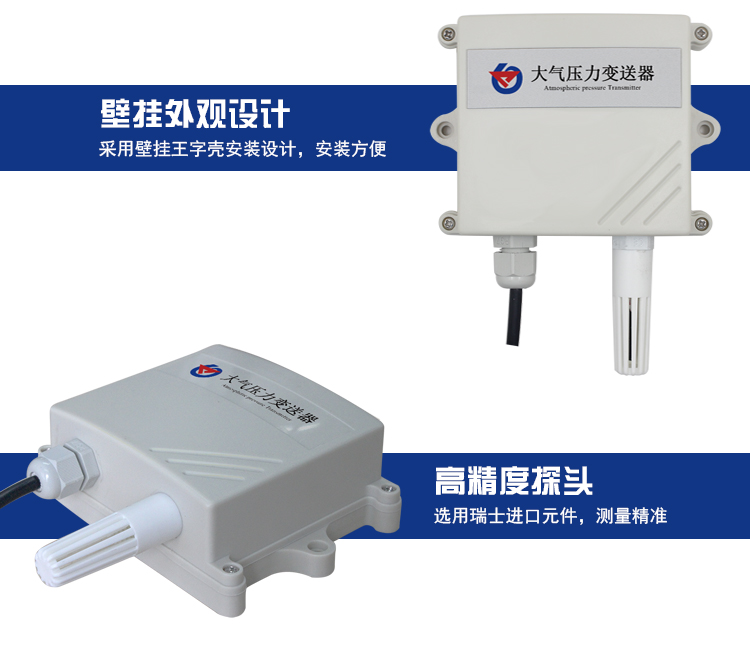

        RS-QY-*-2-*大气压力变送器选用进口高精度测量单元,设备内置高精度温度补偿,稳定性高,漂移小,可重复性高;可选择485(Modbus-RTU)/4-20mA/0-5V/0-10V信号输出,选用壁挂式外壳可轻松固定于墙体。适用于小型气象站、海拔高度计、农业大棚、档案馆等需要大气压力监测及温度测量的场所。

换算关系

(1)电流型输出信号转换计算
         例如量程-40~+80摄氏度,4~20mA输出,当输出信号为12mA时,计算当前温度值。此温度量程的跨度为120度,用16mA电流信号来表达,120度/16mA=7.5度/mA,即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+(-40)=20度,当前温度为20度。同理可计算气压。
(2)电压型输出信号转换计算
         例如量程-40~+80摄氏度,0-10V输出,当输出信号为5V时,计算当前温度值。此温度量程的跨度为120度,用10V电压信号来表达,120度/10V=12度/V,即电压1V代表温度变化12度.测量值5V-0V=5V.5V*12度/V=60度。60+(-40)=20度,当前温度为20度。同理可计算气压。

故障排除

(1)PLC采集不到数据?
         答:请检查设备输出类型;设备是否上电。
(2)采集到的信号与实际差很大?
         答:请检查设备量程及数据换算关系。
(3)变送器输出有跳动?
         答:变送器与采集器之间距离过长,造成信号紊乱。
(4)如何快速判定问题?
         答:暂时不接后级采集设备,万用表测量变送器信号输出。

资料下载


大气压力变送器485型说明书

大气压力变送器模拟量型说明书

大气压力变送器使用说明书(4G型)

大气压力变送器使用说明书(WIFI型)

RS-RJ-K环境监控平台安装包

485型设备资料包

产品选型手册
